Thông tin chi tiết sản phẩm:
Thanh toán:
|
Phạm vi quét ngang: | 360 ° × n | Dải quét dọc: | -10 ° ~ 190 ° |
---|---|---|---|
Độ chính xác của trỏ: | 0,1 ° | Phương pháp quét: | PPI, RHI, DBS, LOS và quét chương trình |
Biểu mẫu xuất dữ liệu thời gian thực: | Profibus DP / Modbus TCP / CAN tùy chọn | Viễn thông: | 1000BASE-TX hoặc truy cập từ xa 4G |
Nhiệt độ và độ ẩm hoạt động: | -25 ~ + 50 ℃ (có thể mở rộng đến -40 ~ + 60 ℃), 5% ~ 100% RH | Lớp bảo vệ IP: | Vỏ IP54, mô-đun lõi IP66 |
Lớp chống ăn mòn: | C4 | Tốc độ gió tồn tại: | 70m / s (cố định bằng chân hoặc bằng dây) |
Độ cao làm việc: | ≤3500m | Chạy điện tiêu thụ: | ≤1kW |
Được cung cấp bởi: | 110VAC ± 20% hoặc 220VAC ± 20%, 50Hz ± 10% | Kích thước: | 800mm * 650mm * 11 30mm |
Điểm nổi bật: | Cảm biến gió nắp đậy Profibus DP,cảm biến gió nắp đậy OEM,tốc độ gió nắp đậy Molas 3D |
Độ phân giải góc 0,1 °

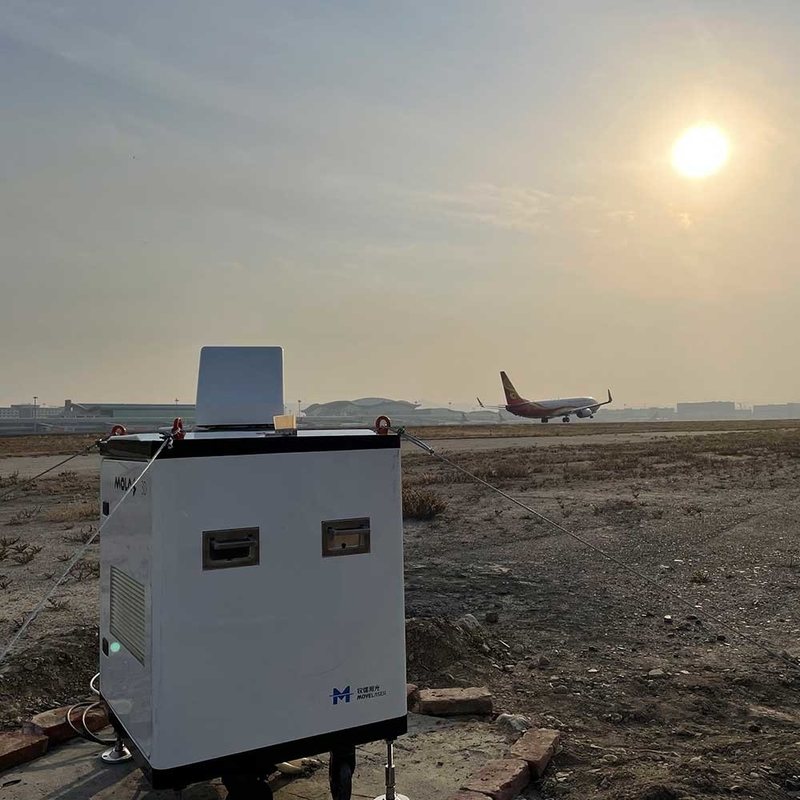

1, Giới thiệu sản phẩm
Molas 3D chủ yếu bao gồm 5 đơn vị chính:
Máy quét ba chiều: Làm cho hướng phát xạ của chùm tia laze và hướng nhận của ánh sáng trở lại hướng đến bất kỳ hướng nào của bán cầu phía trên radar
Telescope: chùm tia laser chuẩn trực
Laser: Tạo ra tia laser năng lượng cao tần số đơn và tích hợp một liên kết phát hiện nhất quán
Bộ điều khiển điện tử: thu thập và xử lý các tín hiệu phát hiện và xuất ra tốc độ gió biểu kiến, đồng thời thực hiện điều khiển hoạt động, giám sát môi trường, truyền thông, lưu trữ dữ liệu, v.v. của toàn bộ máy
Bộ cấp nguồn: thực hiện chuyển đổi nguồn điện, phân phối và giám sát nguồn điện của toàn bộ máy, được trang bị pin dự phòng để tránh hư hại cho radar sau khi mất điện
2, Thông số hiệu suất
Các thông số cơ bản | |
Khoảng cách phát hiện đường ngắm | 10km (trường hợp điển hình) |
Độ phân giải khoảng cách | 30m / 45m / 60m / 75m tùy chọn |
Thời gian tích lũy | 0,5 giây / 1 giây / 2 giây / 4 giây / 8 giây tùy chọn |
Phạm vi đo tốc độ gió xuyên tâm | -75 ~ + 75 m / s |
Độ chính xác đo tốc độ gió xuyên tâm | 0,1m / s |
Số lớp khoảng cách | lên đến 300 |
Phạm vi quét ngang | 360 ° × n |
Dải quét dọc | -10 ° ~ 190 ° |
Độ chính xác của trỏ | 0,1 ° |
Phương pháp quét | PPI, RHI, DBS, LOS và quét chương trình |
Biểu mẫu xuất dữ liệu thời gian thực | Profibus DP / Modbus TCP / CAN tùy chọn |
Viễn thông | 1000BASE-TX hoặc truy cập từ xa 4G |
Thông số môi trường | |
Nhiệt độ và độ ẩm hoạt động | -25 ~ + 50 ℃ (có thể mở rộng đến -40 ~ + 60 ℃), 5% ~ 100% RH |
Lớp bảo vệ IP | Vỏ IP54, mô-đun lõi IP66 |
Lớp chống ăn mòn | C4 |
Tốc độ gió tồn tại | 70m / s (cố định bằng chân hoặc bằng dây) |
Độ cao làm việc | ≤3500m |
Các thông số khác | |
Chạy tiêu thụ điện năng | ≤1kW |
Được cung cấp bởi | 110VAC ± 20% hoặc 220VAC ± 20%, 50Hz ± 10% |
Kích thước | 800mm * 650mm * 11 30mm |
Trọng lượng | ≤150kg |
Khả năng tiếp cận | |
Chức năng GNSS | Hỗ trợ GPS / Beidou |
Dịch vụ thời gian | Định thời NTP hoặc định thời GPS / Beidou |
3, Sơ đồ sơ đồ quét 3D Doppler gió Lidar
